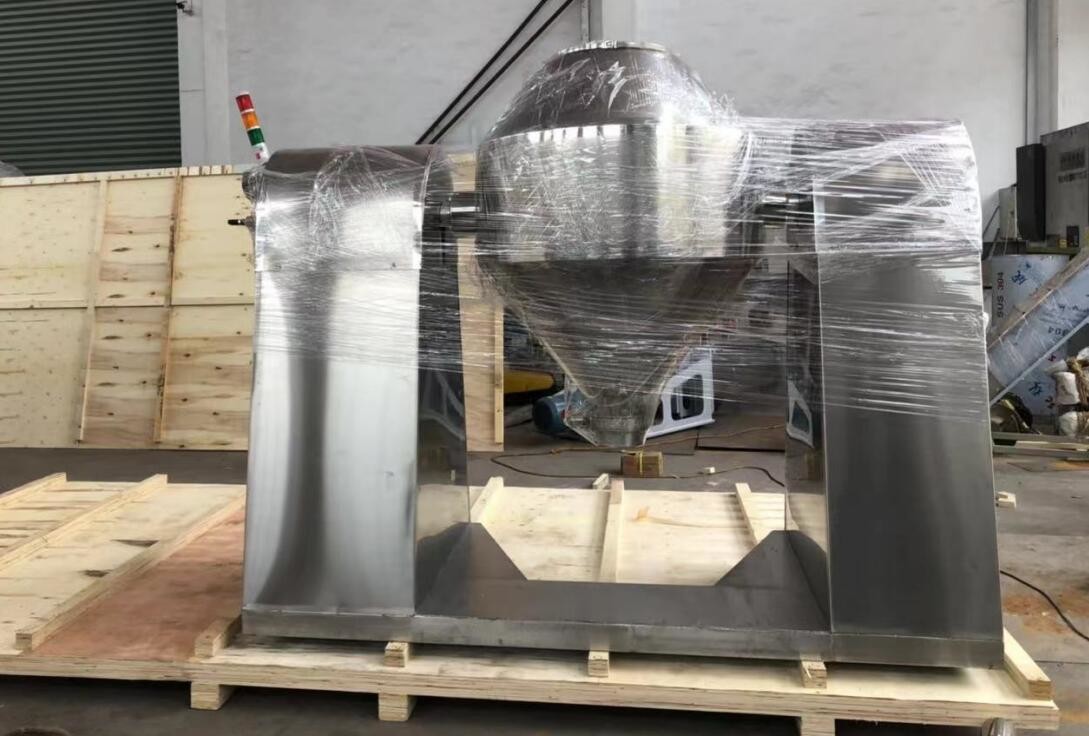

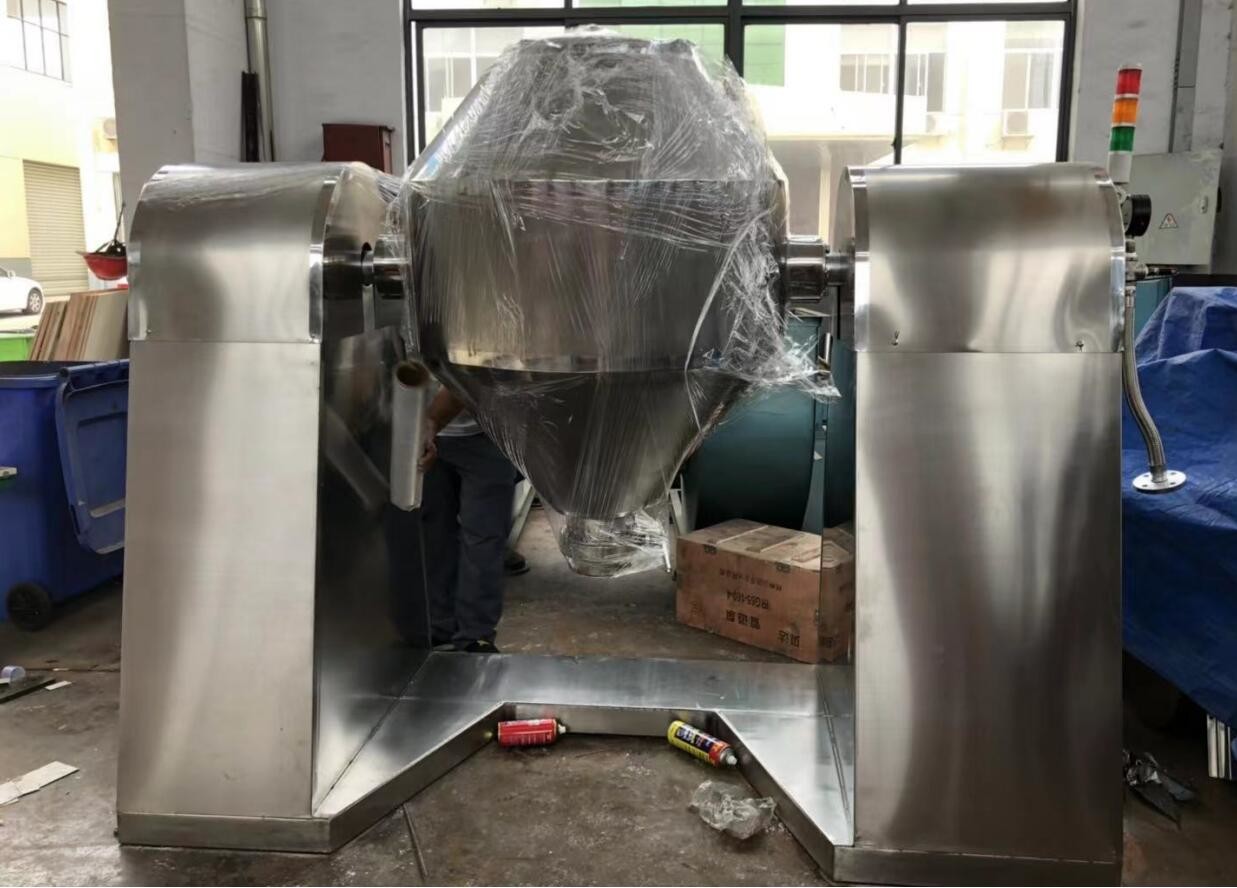

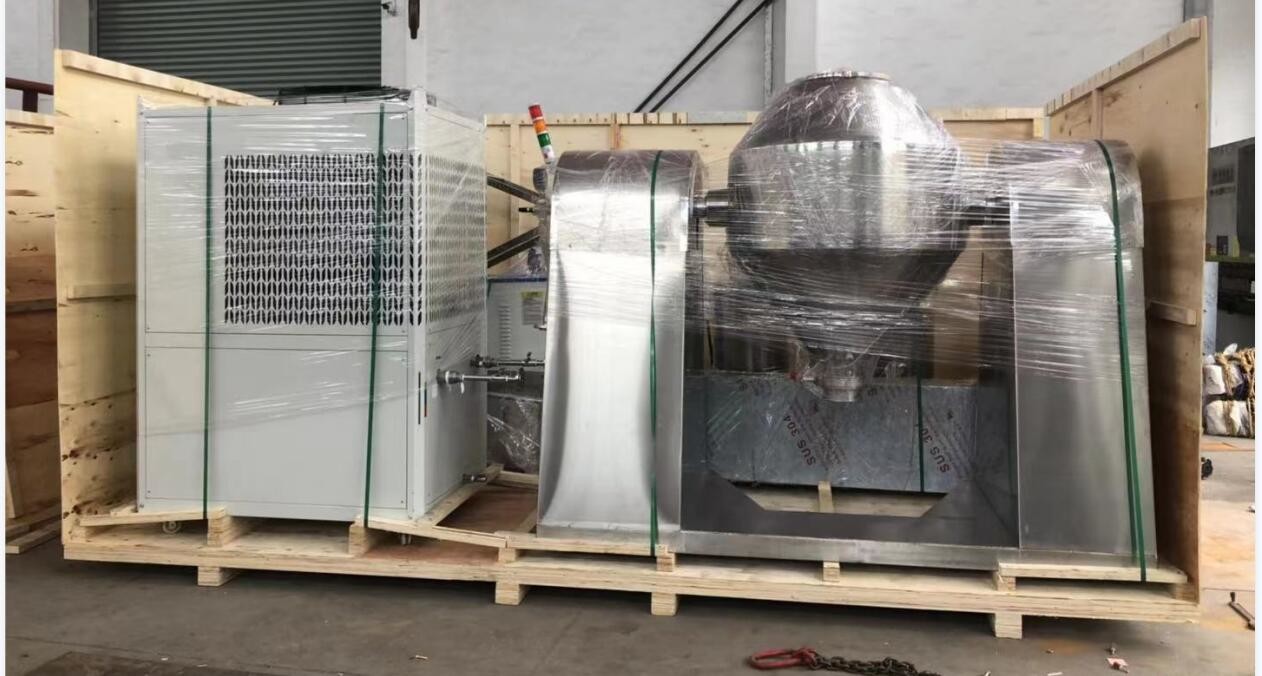

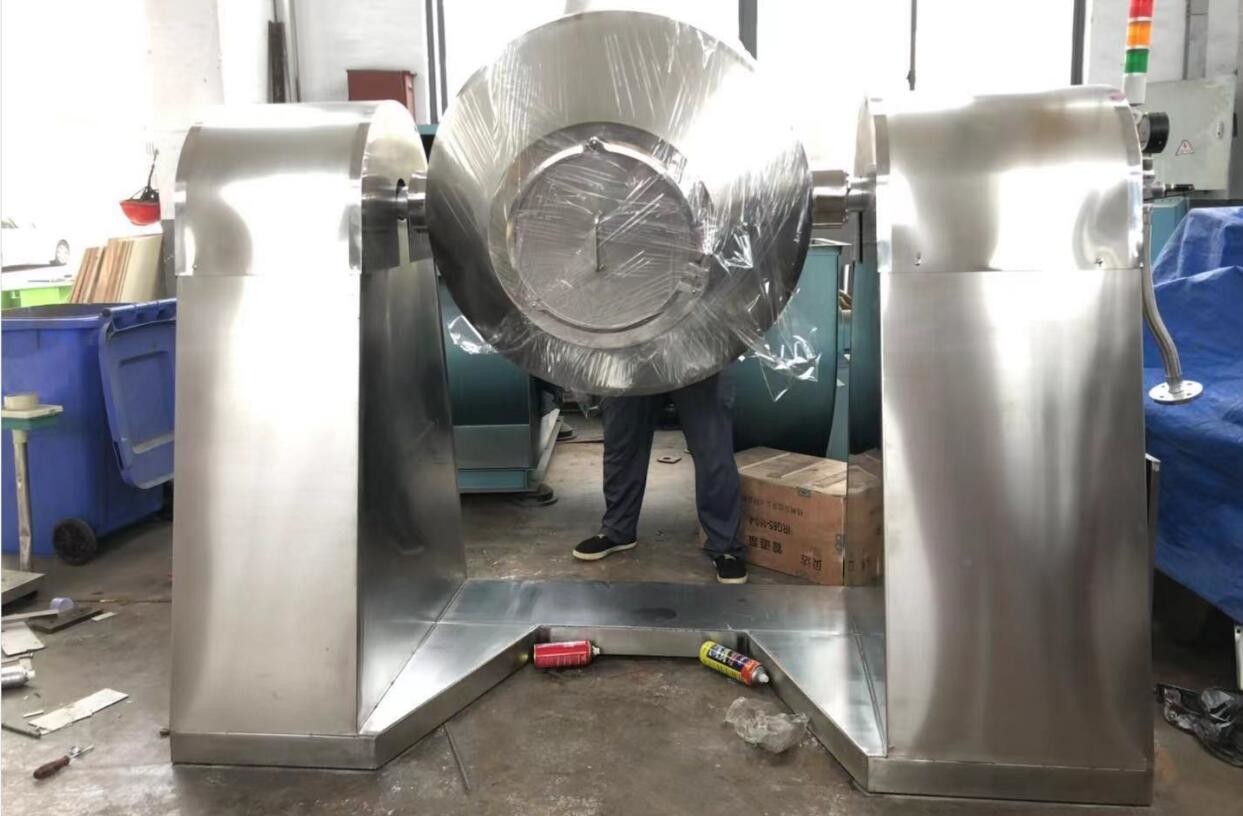

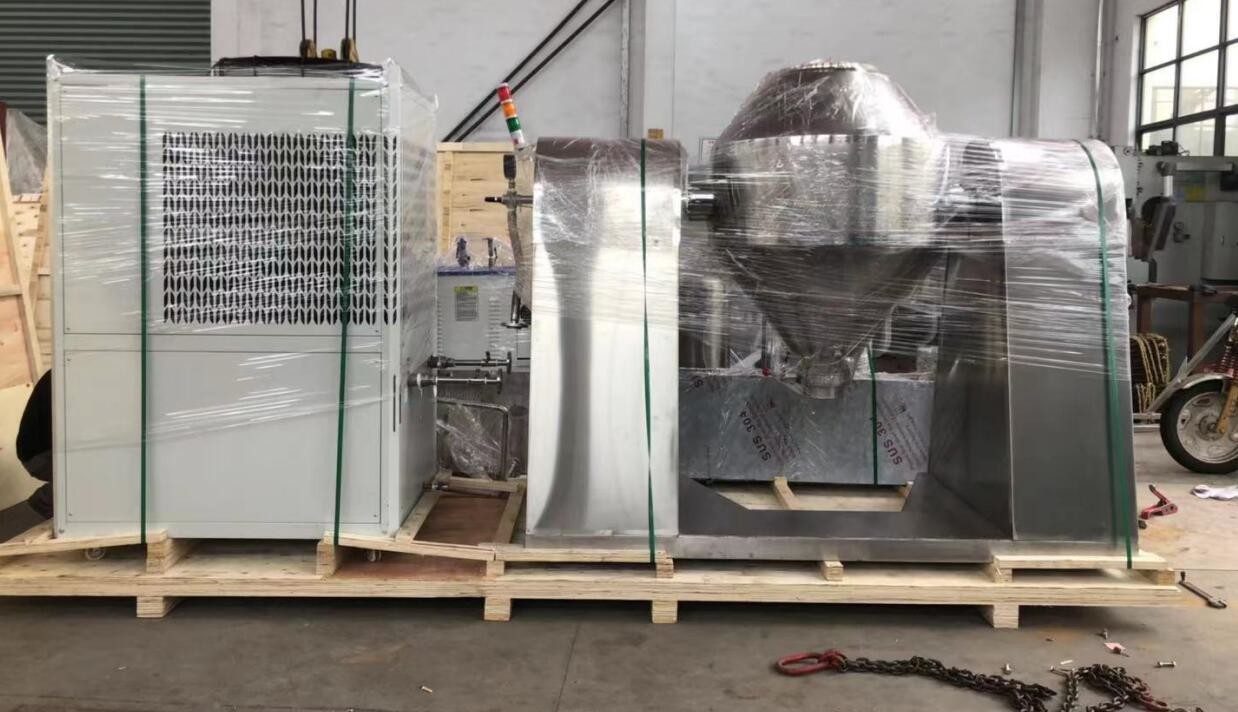

Secador doble rotatorio del vacío del cono de SZG para los productos bioquímicos y las materias primas minerales
El secador rotatorio del vacío del doble-cono de SZG es una nueva generación que seca el aparato nuestra compañía desarrollada en base de la tecnología de productos similares nacionales. Utiliza la manera de acoplamiento elástico de la correa-cadena dos que corre así suavemente. La tecnología especialmente diseñada refleja completamente dos buenos ejes concéntricos. Medio de calefacción y sello mecánico confiable del vacío del uso del sistema del vacío del uso confiable del sistema o junta rotatoria de la Nosotros-tecnología, en la cual la base nosotros ha desarrollado SZG-A, con la regulación stepless de la velocidad y el control de la temperatura constante. También suministramos sistemas de los centenares a los clientes cada año. En cuanto a medio de trabajo, puede ser aceite o vapor termal o agua caliente. Para secar las materias primas adhesivas, hemos diseñado especialmente una mantequilla de revolvimiento del paladar para usted.
PRINCIPIO DE FUNCIONAMIENTO
Cuando el paso de la fuente de calor (agua caliente, vapor de la baja temperatura, o aceite termal) a través de la chaqueta sellada, el calor será transmitido a la materia prima a través de la cáscara interna.
Bajo acción del poder de conducción, el tanque se gira lentamente y la materia prima se mezcla continuamente. El propósito de la sequedad reforzada puede ser observado.
La materia prima está bajo condición del vacío. Cuando la presión del vapor está cayendo, hace la humedad (solvente) en la superficie de la saturación convertida de la materia prima y después se evapora. El solvente será descargado a través de la bomba de vacío.
La humedad (solvente) de la materia prima infiltrará. Evapórese y descargue continuamente. Los procesos de producción se realizan continuamente y la sequedad se puede hacer en poco tiempo.
DESCRIPCIÓN DE PRODUCTO
INTRODUCCIÓN
CARACTERÍSTICAS
Se utiliza el control de la temperatura constante automático cuando el aceite está calentando. Los productos bioquímicos y las materias primas se pueden secar, en una temperatura entre 20-160ºC.
Alta eficacia termal, mejora de más de 2 veces que el horno medio.
Calefacción indirecta de modo que el material no sea contaminado. Conforme a requisitos del “GMP”. Mantenimiento de equipo simple. Fácil limpiar.
Usando el solvente de proceso recomendado de la demostración del restablecimiento para recuperar el restablecimiento.
USO
Concentración, mezclándose y secándose de polvo, material granular y fibra de industrias químicas, farmacéuticas y alimentarias: Materiales que requieren la sequedad a baja temperatura (tal como productos biológicos). Siendo conveniente para que materiales de sequedad que son oxidados fácilmente, irritante, tóxicos volátil, sensible al calor, fuerte o no permitidos destruyan sus cristales.
PARÁMETROS TÉCNICOS
| ItemModel | SZG-100 | SZG-350 | SZG-500 | SZG-750 | SZG-1000 | SZG-1500 | SZG-2000 | SZG-3500 | SZG-4500 | SZG-5000 |
| Dentro del volumen del tanque (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| Volumen cargado práctico (l) | ≤50 | ≤175 | ≤250 | ≤375 | ≤ 500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
|
Área de Heatint (m2)
|
1,16
|
2
|
2,63
|
3,5
|
4,61
|
5,58
|
7,5
|
11,2
|
13,1
|
14,1
|
| Velocidad rotatoria (RPM) |
4-6
|
|||||||||
| Poder del motor (kilovatios) | 0,75 | 1,1 | 1,5 | 2 | 3 | 3 | 4 | 5,5 | 7,5 | 11 |
| AreaLxW ocupado (milímetros) | 2160x800 | 2260x800 | 2350x800 | 2560x1000 | 2860x1300 | 3060x1300 | 3260x1400 | 3760x1800 | 3960x2000 | 4400x2500 |
| Altura giratoria (milímetros) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| Presión del diseño para dentro del tanque (MPa) | -0.1-0.15 | |||||||||
| Presión del diseño de la chaqueta (MPa) | ≤0.3 | |||||||||
| Temperatura de trabajo (°C) | Ttank Inside≤85 Jacket≤140 | |||||||||
|
Modelo de la bomba de vacío
(con el condensador) |
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
JZJX300-8
|
JZJX300-4
|
JZJX600-8
|
JZJX600-4
|
JZJX300-4
|
|
Power modelo
|
2KW
|
2KW
|
3KW
|
3KW
|
505KW
|
7KW
|
9.5KW
|
11KW
|
20.5KW
|
22KW
|
| Poder del vacío | SK-0.4 | SK-0.4 | SK-0.8 | SK-1.5 | SK-1.5 | SK-3 | SK-6 | SK-6 | SK-9 | SK-12 |
|
Power modelo
|
1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| Peso (kilogramos) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
